【导语】RISC-V以其高度可定制、模块化及多样化的应用场景，为计算产业带来了高效、灵活与开放的新机遇。然而，这一创新技术也对芯片的验证调试提出了新的挑战。在第五届RISC-V中国峰会上，业界聚焦于如何通过IP、EDA等设计工具提升RISC-V处理器的开发、验证与调试效率。多家EDA企业与研发团队展示了最新的验证方法学、工具链创新以及开源EDA解决方案，旨在充分发挥RISC-V指令集的优势，加速芯片设计与验证进程。
RISC-V具有高度可定制、模块化、场景多样的特点，在为计算产业带来高效、灵活、开放、易协作等一系列优势的同时，也对芯片的验证调试带来新的考验。在近日举行的第五届RISC-V中国峰会（以下简称“峰会”）上，如何从IP、EDA等设计工具层面，提升RISC-V处理器的开发、验证和调试效率，以充分发挥RISC-V指令集的优势，成为业界关心的焦点。
新的验证方法学：提升RISC-V处理器验证效率和质量
仿真验证是芯片实现设计目标和功能正确的必备步骤，直接影响芯片设计的成功率。在峰会展区，记者在思尔芯、芯华章等EDA企业展台都看到了原型验证平台。据思尔芯工作人员介绍，基于FPGA原型验证平台和操作系统，RISC-V设计企业可以将写好的代码通过FPGA进行硬件实现和模拟，继而开展功能开发和Debug，完整这套流程后就可以进行客户演示。“这样的好处有两个，一是给客户信心；二是客户可以将这套完整的、堪比流片后的环境融入自己的系统，做进一步的开发。”
思尔芯原型验证平台
目前，RISC-V处理器常用的仿真框架是协同仿真验证，其原理是将待测设计（DUT）与参考模型（REF）一起仿真。DUT每执行一条指令，REF也执行一条指令，并且对比二者执行指令之后的结果是否一致。

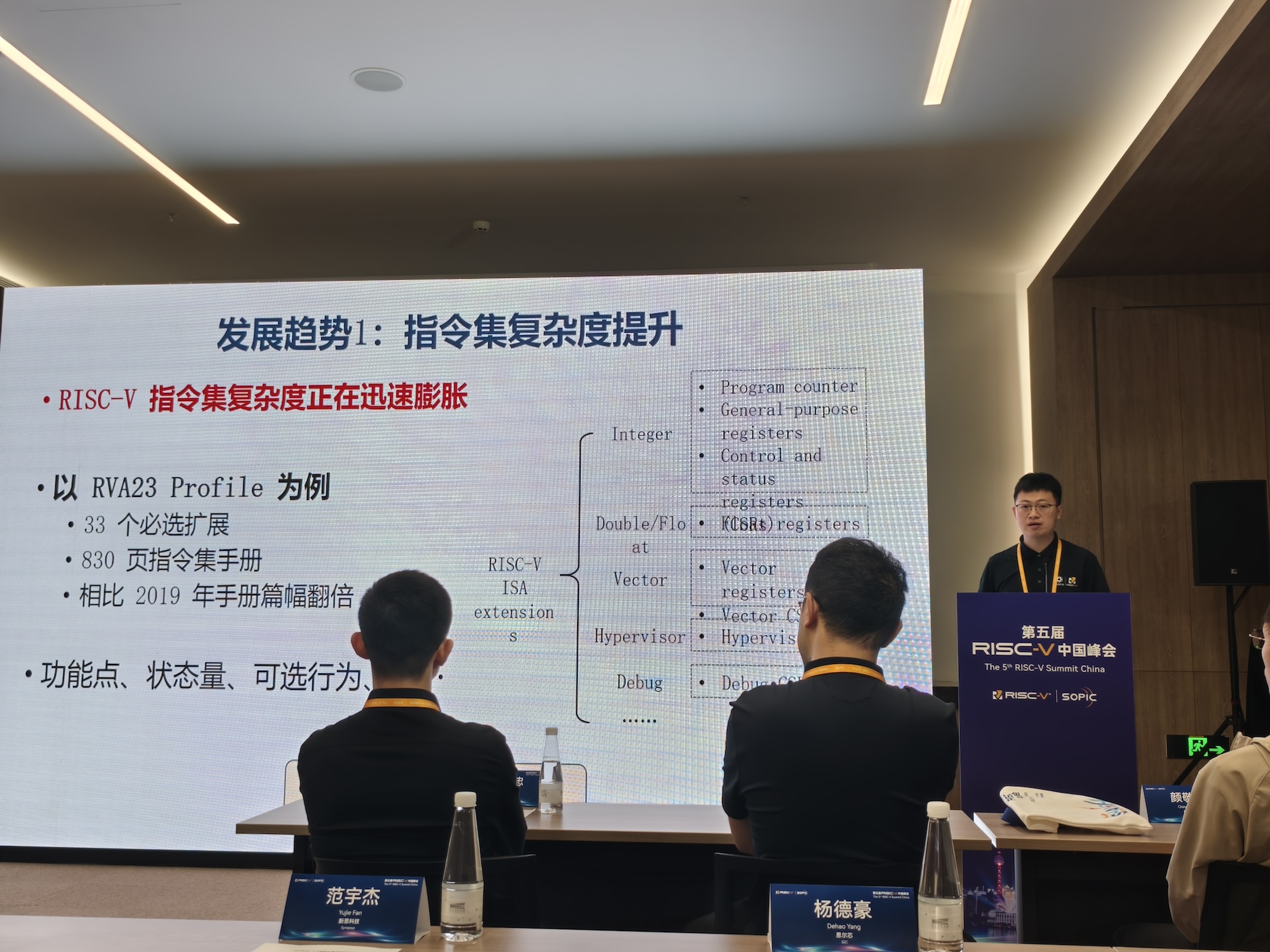

但RISC-V的技术趋势，正在给协同仿真验证带来挑战。首先是RISC-V指令集的复杂度迅速膨胀。比如RVA23有33个必选扩展、830页指令集手册，相比2019年已经翻倍，且不同的RISC-V扩展有不同的验证需求，导致验证难度提升。其次是处理器的电路仿真速度正在放慢。尤其是最常使用的软件仿真，其速度随着处理器规模扩大而大幅下降。
为了改善芯片验证质量与效率，产业界转向基于Emulator（硬件仿真器）、FPGA的硬件仿真平台，其特点在于将REF部署在Host环境，以软硬件（RTL-Host）通信为核心，利用PCIE、以太网、InfiniBand等连接手段在软件（Host侧）和硬件（RTL侧）之间传递信息，实现了对电路仿真的数量级加速。比如香山团队长期维护的DiffTest框架，已经支持硬件仿真加速。
但香山团队发现，RTL-Host架构带来的通信开销，限制了DiffTest对香山等复杂处理器的验证加速效果。面向这一瓶颈，香山团队提出了SVM（可综合验证方法），把整个REF映射到FPGA上或者Emulator上，使REF与DUT的通信都在片上完成，从而避免通信开销。
但SVM架构的构建，也面临一些挑战。对此，香山团队进行了一系列技术和模型创新。
一是如何确保REF的电路代码实现。REF通常为软件指令集模拟器，如何用硬件描述和实现，尚处于空白。香山团队采用了语义代码迁移技术，通过构造指令操作树，将Spike的基本语义转变成REF或者RTL的语义，支持指令功能、控制和状态寄存器(CSR)、常量等语义信息自动迁移。
二是如何提升硬件REF的执行效率。香山团队提出了硬件参考模型(SRef)设计：当DUT提交N条指令，SRef执行N条指令，并对比结果。同时，通过全流水无阻塞的工作流程，消除RISC-V指令间的控制依赖。
三是如何提升SVM框架的可调试性。香山团队提出了一种可综合的调试技术，当CPU执行出错时，将REF转换为独立执行的通用CPU。这意味着REF可以作为CPU去读取片上提取器，判断是哪个硬件化断言出错，从而用于调试。
随着香山处理器迭代到第三代架构“昆明湖”，核心数量增加至16核，并构建了面向高性能计算场景的系统级SoC架构，其CPU系统复杂性进一步提升，亟需大规模FPGA平台与自动化工具链。围绕香山昆明湖16核CPU的大级联FPGA系统验证，香山团队与EDA企业合见工软进行了实践。

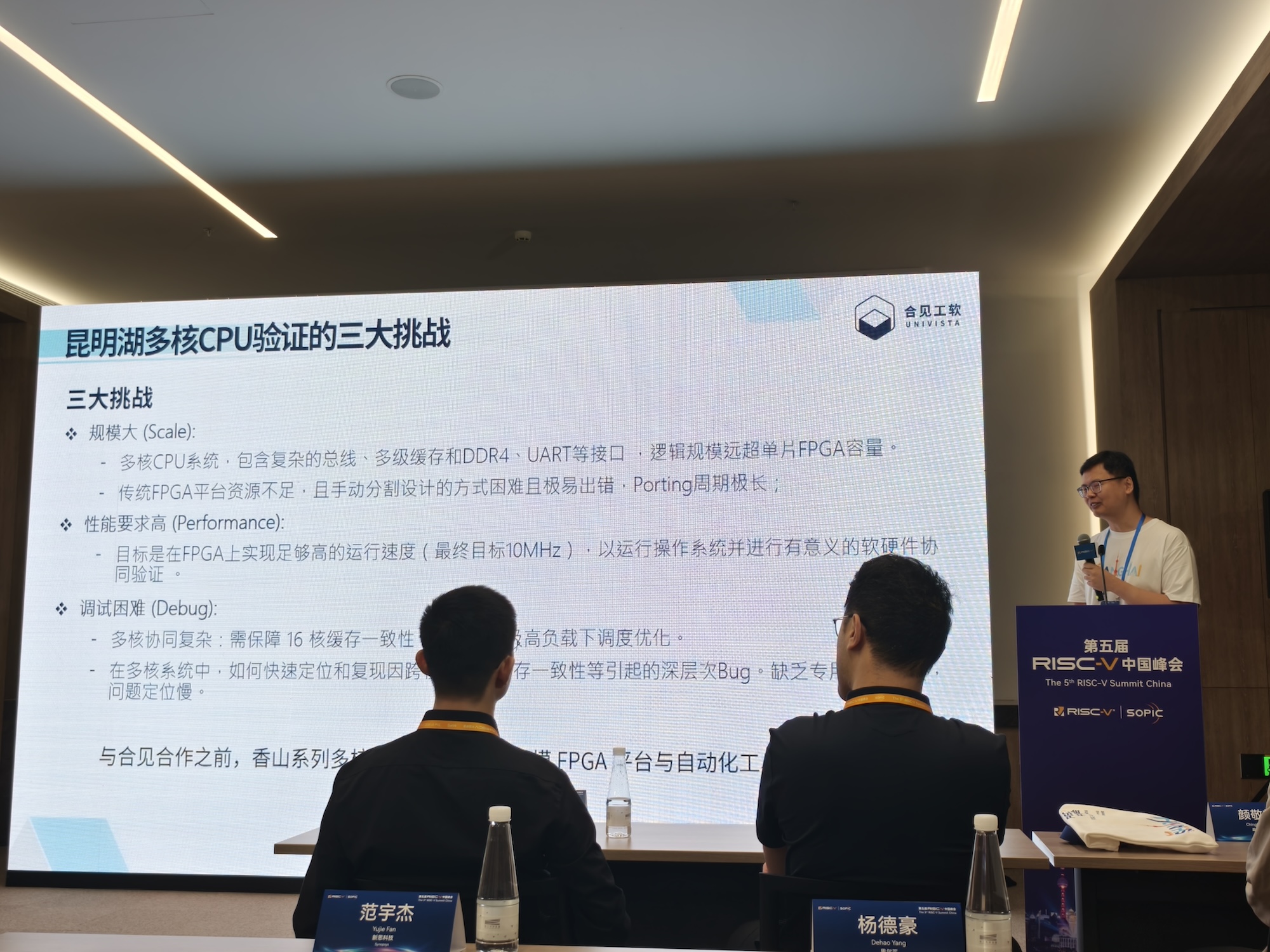

昆明湖处理器验证挑战
合见工软验证产品线市场总监曹梦侠表示，构建大型FPGA系统有三个难点。首先是如何将大规模设计切割到不同的FPGA中，这是困扰产业界几十年的难题；其次是切割后如何保证功能正确；再次是怎么建立精确的时序模型。
面向以上难点，合见工软和香山团队建立了提出了一套系统化的多核处理器 FPGA验证方法论，包括设计移植与适配、编译迭代效率与资源优化使用的最大化平衡、渐进式启动策略与软硬协同调试技术。
基于这套方法论，双方实现了四个成果。一是自动化的编译流程。除了必要的Porting之外，时钟转换、自动分割、TDM IP绑定等关键工作都可以交给EDA工具，让用户将最宝贵的时间留给项目本身。二是达成了性能目标，在16核完整版本中将CPU主时钟稳定运行在10.2 MHz。三是在FPGA原型验证平台上，完整运行一个未经裁剪的、可启动OS的16核高性能昆明湖RISC-V处理器系统。四是相比传统方法，整体验证效率提升约40%，大幅缩短产品上市时间。
未来，双方希望EDA企业协同推动RISC-V验证方法学标准化。北京开源芯片研究院（以下简称“开芯院”）高级工程师李贤飞表示，希望EDA厂商能开发更多支持CPU核心之外验证场景的特性，包括动态功耗验证和低功耗验证。同时，开芯院希望与EDA厂商一起构建工具链，包括Emulator与UVHS（原型验证）的混合验证模式；在多核验证方法学上，构建存储一致性协议的验证方法学，探索跨核事件的追踪框架。此外，基于EDA厂商提供的新方案、新技术和新方法，探索温榆河NOC的相关应用，开发基于Emulator的CPU Tracer类的调试工具，并增加功耗—性能联合分析能力，为SoC设计提供更全面的评估维度。
更精微的工具链：释放RISC-V可定制可扩展优势
可定制、可扩展是RISC-V的天然优势，但要让开发者便捷高效地开发出能运行在CPU上的定制化指令，依然需要工具链从更细颗粒度予以支持。
在演讲中，晶心科技介绍了其Andes ACE框架与AndesCycle模拟平台，助力加速RISC-V自定义指令的开发与验证流程。据晶心软件工程师颜敬哲介绍，开发者将ACE定义文件和精简Verilog文件提交至ACE框架的COPILOT代码生成器，就能获取C语言编程辅助函数接口、汇编器、OpenOCD调试工具等所需的扩展文件。COPILOT还会自动生成控制逻辑（ACE引擎）与指令模块的Verilog代码，开发者可将这些代码集成至现有的AndesCore处理器架构，从而得到定制化的CPU指令。接下来，开发者可基于AndesCycle模拟器，对指令进行性能分析和调试，从而加速自定义指令的开发。
基于RISC-V指令集的ASIC（专用集成电路）芯片被视为AI芯片架构创新的重要契机。威尔逊研究小组研报显示，ASIC项目平均50%的时间用于验证，验证耗时最少的项目通常复用经过预验证的IP模块。反之，验证耗时较长的项目往往涉及大量新开发的IP模块。
为降低RISC-V企业的IP验证成本，西门子EDA团队带来了端到端RISC-V调试和追踪解决方案Ultra Sight-V，包括硬件IP层面的运行控制、高效追踪、高效调试IP、经过预验证和量产验证的IP、UVM（通用验证方法学）验证环境、系统可扩展性等，USB、JTAG、AXI等接口，主机软件套件和兼容第三方工具的用户环境。在调试RISC-V核心的IP硬件中，西门子团队提供了RISC-V高效追踪（E-Trace），能够对RISC-V指令进行高度压缩。开启RISC-V追踪的可扩展功能后，压缩率——即测试基准程序的BPI（记录一条指令所需比特数）下降40%。这意味着利用E-Trace进行追踪，在相同时间下消耗的带宽更少，在相同的存储空间和带宽下可以追溯更长时间之前发生的错误。
随着RISC-V生态系统的快速发展，SoC系统建模需求日益增长。当前主流的RISC-V仿真工具主要包括QEMU、Spike和Gem5，其建模优势各有不同，比如QEMU运行性能较强，Spike开发较容易，Gem5模拟精度高且可兼容SystemC TLM。但也存在一些痛点。一是QEMU、Spike的精度仅为functional水平，至少需将其精度提升至Near-Cycle级别，才能支持Profiling（性能分析）等工具的扩展。二是QEMU、Spike不支持SystemC TLM-2.0——作为通过事务级通信抽象的标准化接口，SystemC TLM-2.0实现了不同厂商RISC-V模型在同一虚拟平台上的即插即用兼容性，方便集成到第三方VP。三是模型软件接口不友好，没有为集成自定义指令提供足够便利。

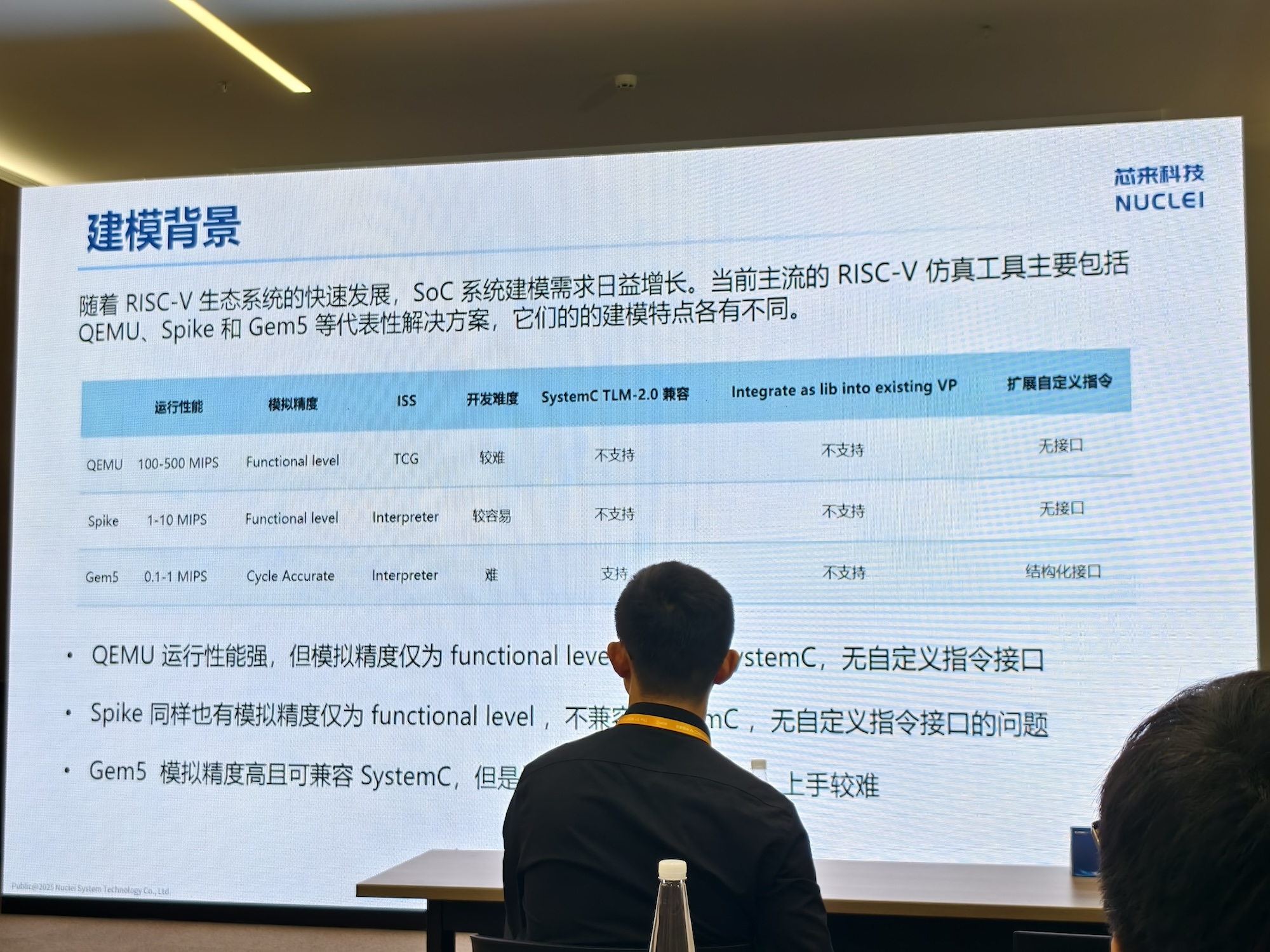

各类仿真工具建模特点
面向以上痛点，芯来科技构建了Nuclei Model。据芯来科技建模工程师徐子泰介绍，Nuclei Model在ISS基础上建立Timing Model（时序模型），使RISC-V SoC系统达到 Near Cycle的建模精度。构建时序模型之后，还需进行Profiling。Nuclei Model有两种Profiling方式，其一是将指令解码后，将PC（程序计数器）和Cycle（周期数）输出给Profiling处理单元，再通过Gprof等性能分析工具呈现CPU占用率，进而分析性能瓶颈。其二是通过火焰图，芯来团队结合了Flame Chart和Flame Graph两种火焰图的优点，实现了带时间轴属性，调用栈关系以及多线程应用程序可视化等特点的火焰图。基于Profiling定位热点函数后，再结合自定义指令，可以快速优化算法程序。
为了进一步发挥RISC-V“任何用户都可以不受限制地获得RISC-V指令集”的开放性优势，中国科学院大学于2019年启动“一生一芯”开源处理器芯片教学流片实践项目计划，以开源处理器芯片为切入点，让学生可以带着自己设计的处理器芯片毕业。中国科学院计算所副研究员解壁伟在峰会现场表示，RISC-V的价值在于人人都可以定制自己的芯片，这一目标的实现需要开源EDA。
“开源EDA的作用，就如GCC等开源编译器之于开源软件生态。”解壁伟表示。其所在的开源芯片生态团队推出了ECOS Studio开源芯片设计解决方案，推动EDA工具及工具链开源，构建基于开源EDA工具链的SoC和后端学习流程及讲义。据悉，这套解决方案已经在今年7月“一生一芯”暑期宣讲会正式开放内测。
